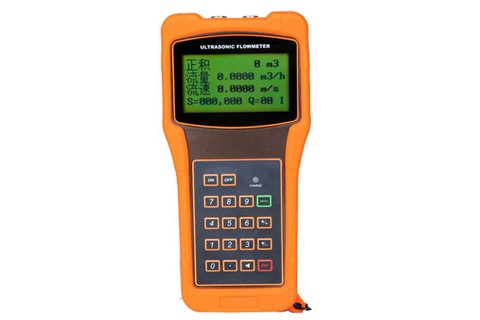

一、概述
RM-10000型系列超声波流量计利用了低电压，多脉冲时差原理，采用***和超稳定的双平衡信号差分发射，差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速，具有稳定性好，零点漂移小，测量精度高，量程比宽抗干扰性强等特点。
二、工作原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
其关系符合下面表达式：
其中：θ 为声束与液体流动方向的夹角 M 为声束在液体的直线传播次数
D 为管道内径 Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间 ΔT=Tup –Tdown
三、产品特点
1、***测量，精度可达±1%，线性度0.5%，重复精度0.2%；
2、体积小 重量轻，体积仅为210×90×30mm，重量仅为0.5Kg；

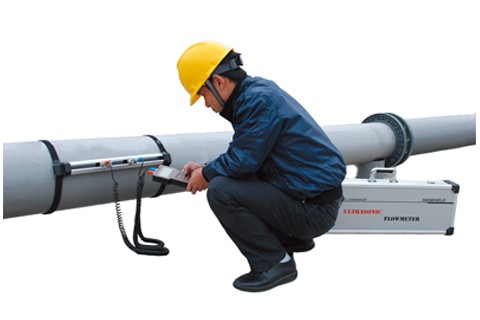

3、非接触式测量，将带磁性的超声波流量计传感器吸附在管道外壁，即可完成测量；
4、测量范围大，选用不同型号的传感器，可实现口径DN15-DN6000mm管道流量测量；
5、充电电源，内置大容量镍氢充电电池，可支持流量计工作12小时以上；

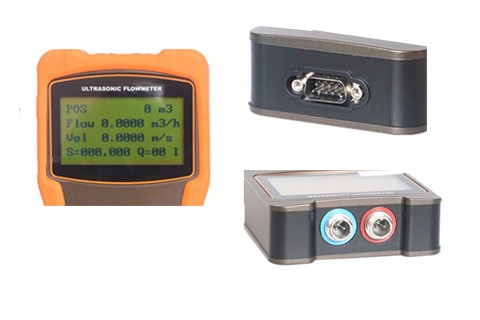

6、打印屏幕显示，可同时显示累计流量，瞬时流量，流速工作状态等；
7、内置数据记录器空间为24K字节，可存储2000行的数据测量。
四、产品参数
项 目 | 性能参数 |
重 复 性 | 0.50% |
准 确 性 | 示值的±1%，流速＞0.2m/s |
响应时间 | 0-999秒，使用者任选 |
流速范围 | 0-32m/s |
测量口径 | 15-6000mm |
测量单位 | 米、英尺、立方米、升、立方英尺、美***加仑、英***加仑、油桶 美***液体桶、英***液体桶、美***兆加仑、使用者设定单位 |
累 计 器 | 7位正、负、净累计器 |
液体种类 | 各种能传导声波的单一均匀的液体 |
安 全 性 | 设置值的锁定，更改数据需要解锁 |
显 示 | 4×8中文或4×16英文 |
通讯接口 | RS-232，波特率75-57600，同时兼容富士康超声波流量计，也应用户的要求兼容其他产品 |
传 感 器 | 1.标准TS-1型 适用管径：DN15-DN100mm 流体温度≤110℃ 4.高温小型HTS-1型 适用管径：DN15-DN100mm 流体温度≤160℃ 5.高温中型HTM-1型 适用管径：DN50-DN700mm 流体温度≤160℃ |
传感器电缆 | 标准5米×2，也可以加长为10米×2 |
电 源 | 三节AAA内置Ni-H电池，每次充满电可持续工作12小时 AC100-240V的适配器 |
数据记录 | 内置数据记录仪，可记录2000行数据 |
手动累计器 | 7位，按键即可 |
外壳材料 | 阻燃ABS |
外壳尺寸 | 200×90×30mm |
主机重量 | 500g（1.2Ibs）包括电池 |
