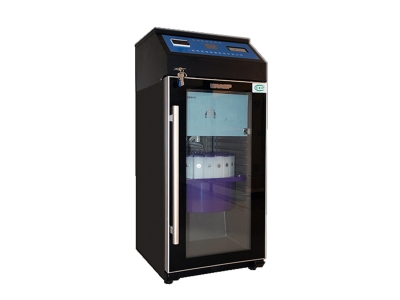

一、M8-S5型全自动AB双桶超标留样水质采样器主要用途：
用于污染源、污水处理厂进出口，与COD、氨氮、重金属等在线监测仪联机使用，为污染源在线监测设备提供不间断混合水样，实现超标留样。
二、M8-S5型全自动AB双桶超标留样水质采样器主要特点：
符合HJ353系列污染源新规范
1.双集水盒交替采集，自动混匀
2.为在线仪器连续供样(主动、被动)
3.任意监测因子超标自动留样
4.自动排空、清洗管路和集水盒
5.双集水盒(单盒5升)及留样瓶均在4℃±2℃恒温下保存
6.采样、留样信息存储及上传
7.具有人工取样口
8.可以与***内各厂家的在线监测仪互联
9.可选配添加固定剂及留样瓶自动排空功能模块
三、M8-S5型全自动AB双桶超标留样水质采样器连续供样原理：
自动水质采样器首先将水样抽到集水瓶中（缓存供样瓶）。集水瓶具有进样口、供样口、留样口、溢流口和排放口。在线监测仪器从集水瓶中获得水样（采样器供样泵主动供样或在线仪器自动抽取水样），在线监测仪（COD、氨氮、总磷、总氮等）对水样进行分析后，发出是***超标的信号，通过电控阀控制留样或排放。当有些在线监测分析仪器的分析检测周期比较长（例如30分钟）而要求的混合采样周期比较短（例如10分钟）时，增加一个集水瓶相互切换才能满足供样留样需求。由此产生双集水瓶。本仪器的供样留样部分由两个4升不锈钢储水盒、水路切换电控阀、分配器组合成一体，完成水样的抽取、供样（主动、被动）、留样、溢流和排放功能。本仪器有24个1升储水瓶保留超标水样。恒温箱4℃（± 2℃）恒温保存。沿袭原A8-24的优点：集水瓶、储水瓶都放在恒温箱内，从而保证两者都在低温环境中，保证水样不变质和一致性。储水盒的设计便于拆卸清洗，自动水质采样器可通过与水质在线监测仪（COD、氨氮、总磷、总氮、重金属等水质自动分析仪）联机工作，由在线自动监测仪发出供样信号或超标信号（脉冲）、自动水质采样器据此控制供样泵、电控阀、进行供样或留样。水质自动采样器还可与数采仪联机工作进行远程通讯。上传采样结果并进行各种留样控制。
自动水质采样器是我公司推出的针对污染源在线监控供样和超标留样的新一代自动水质采样器。采用经典的在多年使用中性能卓越的大口径污水专用蠕动泵。嵌入式ARM控制系统，机械式水样分配机构，确保动力充沛、控制准确而稳定、水样分配准确。是一款功能完备的智能型采样器。冷藏箱内置5升A,B双盒集水缓存装置，两个集水盒可实现交替混合采样功能，可设定任意时间间隔（5~9999）的任意采样量（10~1000ml）。为在线监测仪连续提供等时混合水样及任意在线仪器发出超标信号时超标留样、所留水样为同步水样。使得采样具有更广泛的适用性和代表性。
此外此款采样器还具4℃恒温保存、自动反冲洗、采样信息记录（时间、瓶号、采样量、超标信息）、密码保护、断电保护、远程通迅（需与中控平台一致的通讯协议）、远程控制留样等基础功能，并可实现远程控制留样、远程参数读取及设置、远程查询留样记录等功能。
四、M8-S5型全自动AB双桶超标留样水质采样器主要特点及技术指标：
项目 | 指标 |
显示屏 | 2.8英寸真彩显示器，WP界面风格，操作简便。 |
通讯接口 | 3路RS232/RS485数字接口 (默认1路RS232) |
模拟量输入 | 8路4~20mA 输入，12位分辨率 |
开关量输入 | 3路开关量输入 |
开关量输出 | 2路有源输出，24VDC/1A 。 1路无源输出 |
储水瓶 | 24个1000Ml(聚乙烯)（2、3、4、6、8、12备选） |
混匀桶 | 2个5000mL 以上（耐腐蚀高分子材料）A,B双盒集水缓存装置，两个集水盒可实现交替混合采样功能，可设定任意时间间隔（5~9999）的任意采样量（10~1000ml）。 |
时钟时间控制误差 | △1≦0.1%及△12≦30S |
管路系统气密性 | ≤ -0.08 MPa |
绝缘阻抗 | >20MΩ |
平均无故障连续运行时间(MTBF) | ≥3000h/次 |
采样垂直高度： | ≥8m |
水平采样距离： | ≥80m |
采样量误差： | ±5% |
采样重复精度： | ±5ml |
抽水速度: | 3700毫升/分钟 |
供样流速 | 1~5ml/S 可设 |
供样量误差 | ±5ml |
机箱内温度控制误差 | ±2℃ |
表1-1主要技术
项目 | 说明 | |
单次采样量 | 10-5000mL 任意可设，增量1ml。 | |
采样间隔 | 5-9999分钟任意设定，增量1分钟。 | |
采样模式 | 时间等比、流量等比、流量跟踪、流量启动、外部控制模式 | |
留样方式 | 同步留样、超标留样（模拟量、开关量、数字量均可触发留样） | |
供样功能 | 混样完成后可通过供样泵为在线仪表提供不间断混合水样 | |
远程控制 | 可通过监控平台、数采仪及工控机对采样器发送控制指令进行相应的操作 | |
清洗功能 | 自动清洗混匀桶及管路，管路清洗采用“吹-吸-吹”的方式，避免样品交叉污染。 | |
反控在线 | 当混样完成后，并为在线仪器提供水样时，通知在线开始做样， 三路反控通讯接口，可实现脉冲反控供样及RS232/RS485转换网络命令反控供样。可配套***内所有主流在线设备及进口哈希、岛津、E+H、赛默飞、WTW。构成理想的自动混合供样及超标留样系统。 | |
混匀桶防溢 | 混匀桶具有溢流泄流管路，防止采样失误水样溢出损坏设备 | |
水样分瓶方式 | 机械自锁定位，准确可靠，具有过载保护。 | |
水样恒温存储 | 4℃±2℃ | |
断电保护 | 断电重启，所存参数及数据掉电不丢失。 | |
打印功能 | 微型打印机可打印存储和记录的数据。 | |
电子门禁 | 防止非工作人员对存储的水样进行操作 | |
软件密码锁 | 防止非操作人员误操作和恶意操作。 | |
语音播报 | （选配） | |
固定剂添加 | （选配） | |
历史纪录 | 采样记录：10000 条 留样记录：5000条 系统日志：5000条 | 断电记录：5000条 开门记录：5000条 故障记录：5000条 |
实时时钟 | 内部集成***实时时钟年误差1分钟 | |
表1-2主要软件功能
五、M8-S5型全自动AB双桶超标留样水质采样器软件工作模式说明
1） 时间控制采样：
等时间隔采样(1~9999分钟任意设定)，水质自动采样器将设定量水样从采样点采集等时混合水样到缓存集水盒中，并将采集的混合水样提供给在线仪器，根据超标信号排空或保存到储水盒中。
2）流量比例采样：采样器自动从流过的一定量（如一吨）水中按比例抽取水样（如100毫升）到混合缓存桶中。并将采集的混合水样提供给在线仪器，根据超标信号排空或保存到储水瓶中。
3）外控采样：通过232串口或485、4~20mA、脉冲开关量等外部触发信号要求进行采样、供样、留样。
4）全部中文菜单，图标式彩色触摸按键。像手机般操作方便
5）软件密码锁，保护仪器内设置不被修改。
6）自动记录采样结果(包括:瓶数、月、日、时、分等)。并可以记录半年以上的组采样数据。所有存储的数据掉电不丢失。
7）可以通过有线或无线方式与网络连接，上传相关数据到中控平台，实现远程控制随机采样。
8）电子锁，持有门禁卡的工作人员才能取回水样。
10）（选配）可开门影像记录功能
11）仪器防护等级: IP65(加罩)
12）外形尺寸: 500mmX560mmX1260mm(长x宽x高)
对 比 表
维多利亚老品牌vic | 其他***产 |
蠕动泵： 蠕动泵：高速大流量污水专用蠕动泵，自行开模设计。 泵管内径：10mm，高强度进口医用硅胶管（过水通透性好，不易堵塞） 壁厚：4mm（耐磨损，弹性好，使用寿命长） 永磁直流电机 | ***产其他： 蠕动泵：属于市购医用蠕动泵
泵管内径：6mm
壁厚：2mm
交流步进电机 |
主机：独立注塑机箱，密封性好， 显示器：2.8TFT，彩色触摸屏，设置程序如同使用手机，操作简单清晰。 | 主机：主板直接放在外机箱 显示器：128x64点阵图形液晶显示器 |
水样分配系统：槽轮机构，机械定位，分配水样准确无误 水样直接进采样瓶 | 水样分配系统：步进电机，靠记步实现定位，上电保持，容易收到干扰，位置就变了。 导流盘导流方式，会造成水质交叉污染 |
冷藏柜：采用海尔配套冷藏柜，经久耐用，温控准确，稳定可靠 | 冷藏柜：小批定制组装产品 |
10年以上的经典设计：集水缓存AB双盒和24个留样瓶内置冰箱冷藏模式（A8主机，集水瓶内置） | AB桶在冷藏箱外，在室外温度环境下，微生物在AB桶内臂易于繁殖生长，对水样造成影响。 |
六、M8-S5型全自动AB双桶超标留样水质采样器AB智慧双盒特点（选择AB智慧双盒的十大理由）
（1）10年以上的经典设计：集水缓存AB双盒和24个留样瓶内置冰箱冷藏模式。（A8主机，集水瓶内置）
（2）模块化设计，高度集成，故障率低，维修维护方便简单。
（3）玻璃门便于观察仪器内部情况
（4）断电常闭型电控门锁，可实现开关门记录及远程控制，真正做到方便可靠。
（5）打印机输出当前程序和采样结果
（6）抽屉式双盒缓存储水槽，便于拆卸清洗。
（7）彩色触摸屏，设置程序如同使用手机，操作简单清晰。
（8）不锈钢和彩色喷塑主机箱任选（特殊定制须有货期）
（9）采样流程语音播报
