一、概述
TUF型系列超声波流量计利用了低电压，多脉冲时差原理，采用***和超稳定的双平衡信号差分发射，差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速，具有稳定性好，零点漂移小，测量精度高，量程比宽，抗干扰性强等特点。
二、工作原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
其关系符合下面表达式：
其中：θ 为声束与液体流动方向的夹角 M 为声束在液体的直线传播次数
D 为管道内径 Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间 ΔT=Tup –Tdown
三、产品特点
1、线性度优于0.5%，重复性精度优于0.2%，测量精度优于1%；
2、将带磁性的超声波流量计传感器吸附在管道外壁上，即可完成流量测量；
3、选用不同型号的传感器，可实现口径DN15-DN6000管道流量的测量；
4、不同版本的流量计，可支持中文或英文菜单，方便快捷；
5、内置大容量镍氢充电电池，可支持流量计连续工作20小时以上；
6、 即可实现即时屏幕打印，还可以定时打印提前设定的多达20余项的测量结果；
7、可将提前设定的多达20余项的测量结果上传致计算机或互联网。
四、技术参数
项 目 | 性能参数 |

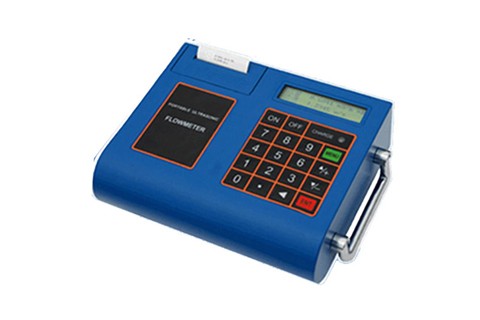

主 机 | 2*20点阵式背光型液晶显示器，工作温度：-20-60℃ |
传 感 器 | 1、标准TS-1型 适用管径：DN15-DN100mm 流体温度≤110℃ 4、高温小型HTS-1型 适用管径：DN15-DN100mm 流体温度≤160℃ 5、高温中型HTM-1型 适用管径：DN50-DN1000mm 流体温度≤160℃ |
测量介质 | 水，海水，工业污水，酸碱液，各种油类等能传到声波的液体 |
流量范围 | 0-±30m/s |
测量精度 | 优于±1% |
工作电源 | 镍氢电池可持续工作20小时以上或220VAC，允差±15% |
功 耗 | 2W |
充 电 | 采用只能充电方式，直接接入AC220V，充足后自动停止，显示绿灯 |
重 量 | 净重2.0（主机） |

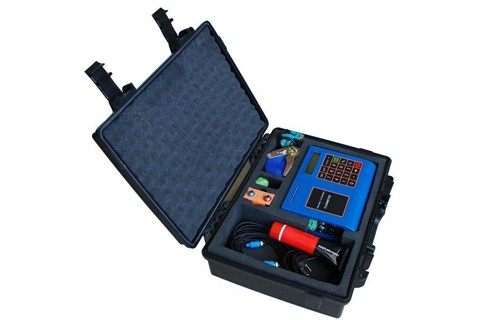

备 注 | 配备高强度防护箱，可在野外，井下等恶劣环境中适用 |
